ARW1-6300智能型萬能式斷路器（以下簡稱斷路器）適用于交流50Hz,額定工作電壓AC400V,額定工作電流至1000A及以下的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害；該斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。該斷路器能廣泛使用于電站、工廠、礦山和現代化高層建筑，特別是智能樓宇中的配電系統。

耐高溫、耐鹽霧型、普通型海拔超過2000m，斷路器電氣性能可參照表修正：

海拔(m)	2000	3000	4000	5000
工作耐壓(V)	3500	3150	2500	2000
工作電流修正系數	1	0.93	0.88	0.82
短路分斷能力修正系數	1	0.93	0.71	0.63

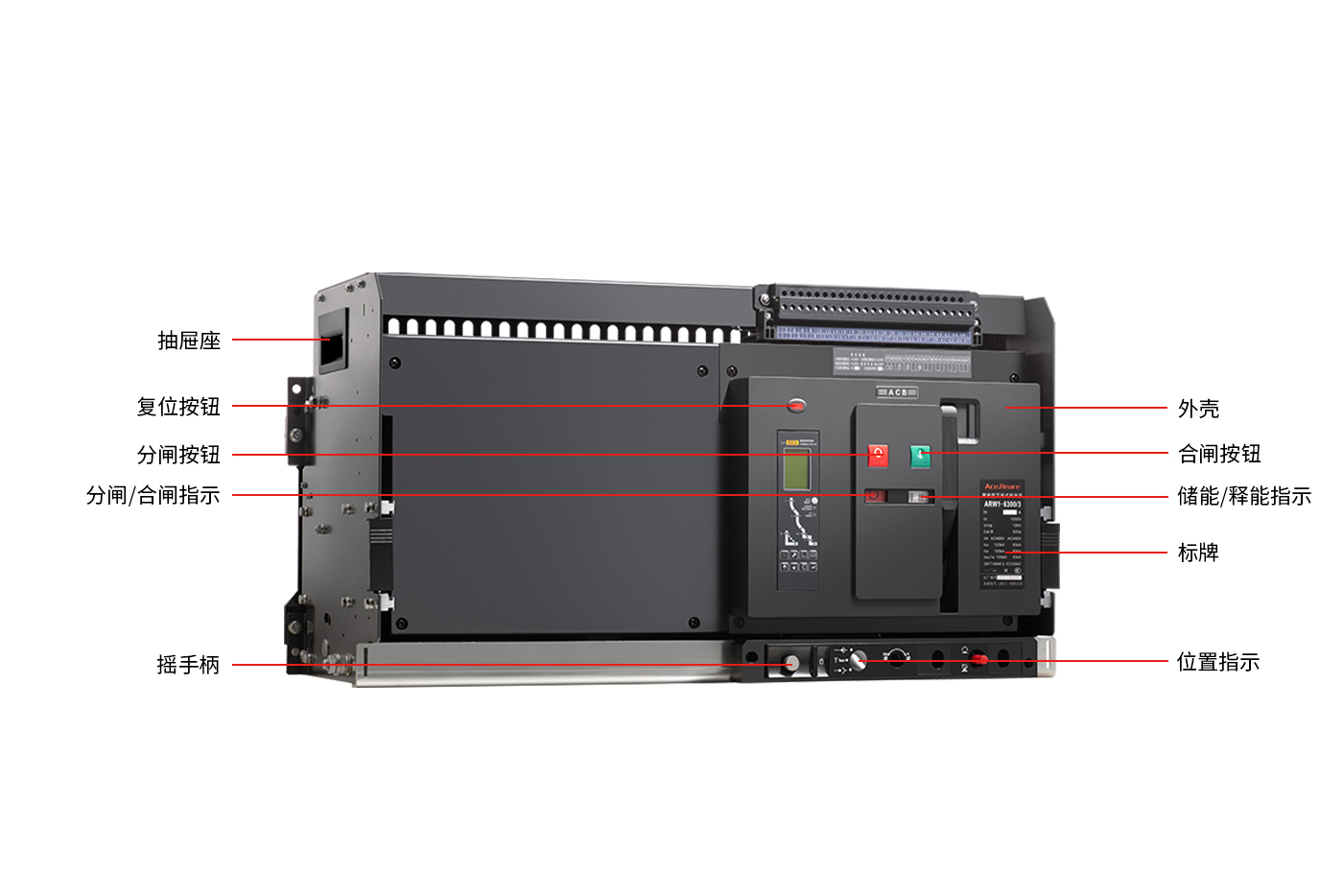

產品細節


1、周圍空氣溫度上限不超過+40℃，下限不低于-5℃，且24h的平均值不超過+35℃。

2、安裝地點在海拔高度不超過2000m。

3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；最濕月的月平均**相對濕度為90%，同時該月的月平均**溫度為+25℃，并且考慮到因溫度變化而發生在產品表面上的凝霜。

4、污染等級：3級

5、安裝條件：可垂直安裝，亦可水平安裝

6、安裝類別：斷路器主電路及欠電壓透口氣繾綣，電源變壓器初級線圈的安裝類別為IV，其余輔助電路，控制電路安裝類別為III類。

斷路器的額定電流見表

殼架等級額定電流Inm(A)	額定電流In(A)
2000	630、800、1000、1250、1600、2000
3200	2000、2500、2900、3200
4000	2000、2500、2900、3150、3200、3600、3900、4000
6300	4000、5000、6300

斷路器的額定短路分斷能力及短時耐受電流見表，斷路器飛弧距離為“零” （即斷路器外無飛弧）

殼架等級額定電流Inm(A)		2000	3200	4000	6300
額定極限短路分斷能力Icu(KA)	400V	80	100	100	100
額定極限短路分斷能力Icu(KA)	690V	65	80	80	80
額定運行短路分斷能力Ics(KA)	400V	80	100	100	100
額定運行短路分斷能力Ics(KA)	690V	65	80	80	80
額定短時耐受電流Icw(KA)/1s	400V	65	80	80	80
額定短時耐受電流Icw(KA)/1s	690V	50	65	65	65
額定短路接通能力Icm(KA)(峰值)	400V	176	220	220	264
額定短路接通能力Icm(KA)(峰值)	690V	105	143	143	172
注：表中分斷能力上下進線相同

斷路器的**損耗功率為360W。斷路器在不同環境溫度下額定持續電流變動表

環境溫度℃	400A	630A	800A	1000A	1250A	1600A	2000A
40	400A	630A	800A	1000A	1250A	1600A	2000A
50	400A	630A	800A	1000A	1250A	1550A	1900A
60	400A	630A	800A	1000A	1250A	1550A	1800A
注：2500A及以上降容系數為0.9，其中6300A中的4000不降容。

型號		W1-6300
殼架等級額定電流Inm(A)		6300
額定電流In(A)		5000、6300
額定極限短路分斷	AC400V	120
能力Icu(kA)	AC690V	85
額定運行短路分斷	AC400V	100
能力Ics(kA)	AC690V	85
額定短時耐受	AC400V	100
電流lcw(kA/s)	AC690V	85
極數(P)		6300
		3P	4P
W(抽屜)		928	/
L(抽屜)		504	/
H(抽屜)		433	/
額定工作電壓Ue(V)		AC400/690V
額定絕緣電壓Ui(V)		1000
額定沖擊耐受電壓Uimp(v)		8000
飛弧距離mm		0
使用類別		B
安裝方式		抽屜式
電磁兼容EMC		環境A
隔離適用性		隔離
