產品概述
使用環境
技術參數
尺寸結構

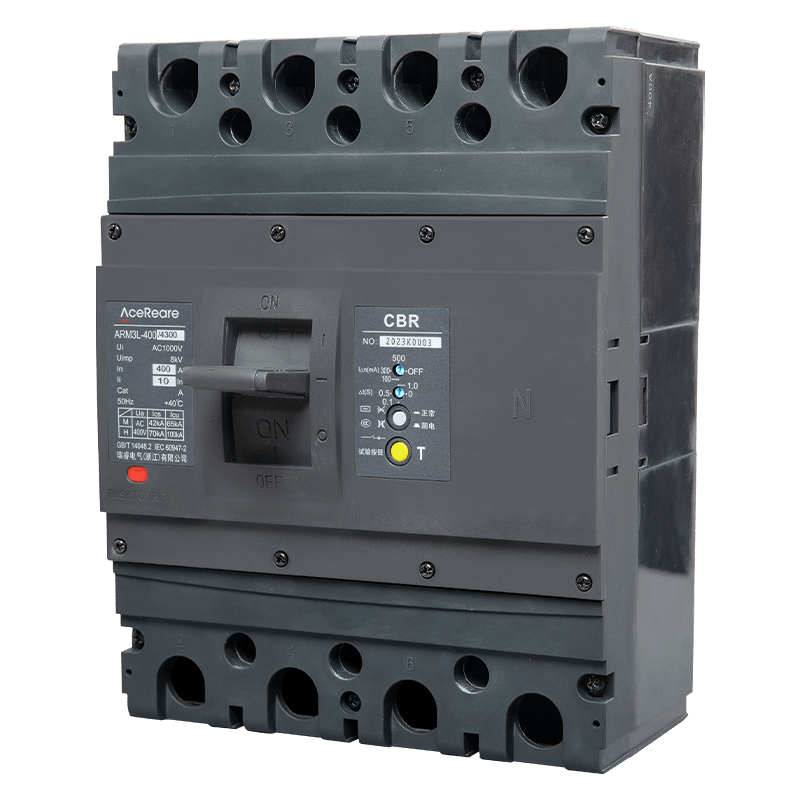

資料下載剩余電流斷路器，主要適用于交流50Hz，額定電壓400V，額定電流至800A的配電網絡中，用來對人提供間接接觸保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路及電源設備的過載和短路，還可作為線路的不頻繁轉換和電動機不頻繁啟動之用。常規的帶剩余電流保護斷路器的漏電保護模塊工作電源取樣為二相，本系列斷路器為三相，若缺一任一相，斷路器漏電保護模塊仍能正常工作；額定剩余動作電流及**斷開時間根據實際情況現場可調；當相電壓降低至50V，漏電保護模塊仍能正常工作

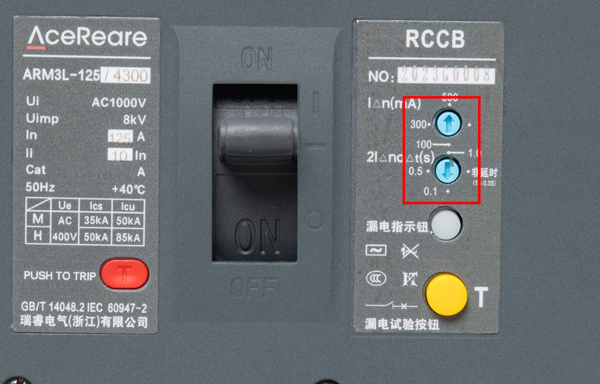

漏電斷路器的按鈕指示說明。
漏電斷路器剩余漏電電流動作值可設定30mA、50mA、100mA、200mA、300mA、500mA、1000mA等等，也可以設定動作時間限制，分別是非延時及延時型，可選時間0.1s、0.5s和1s。

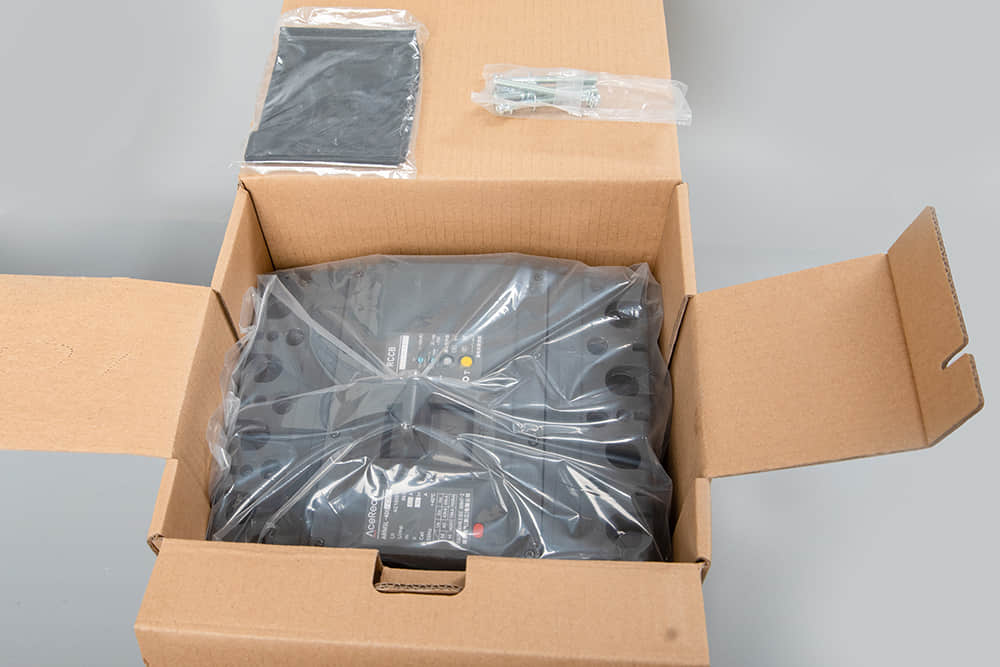

外包裝資料（尺寸 重量）
| 產品型號 | 起訂量 | 產品尺寸mm （L*W*H） | 產品凈重 | 包裝方式（木箱/紙箱） | 裝箱數 | 內箱尺寸cm （L*W*H） | 外箱尺寸cm （L*W*H） | 箱重（g） |
| ARM3L-400-4300 | 7100 | 紙箱 | 28.5*24.6*18 | 7750 |
配件和輔件
1、周圍空氣溫州為：-5℃~+40℃
2、安裝地點的海拔不超過2000m
3、安裝地點的空氣相對濕度在**溫度為+40℃時不超過50%，再較低溫度下可以有較高的相對濕度，列如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
4、污染等級為3級
5、濕熱帶型（TH型）斷路器通過IEC60947-2、GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響。
6、斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方
7、斷路器應安裝在沒有雨雪侵襲的地方
8、可運行條件：斷路器通過GB/T 2423.1和GB/T2423.2的試驗要求，周圍空氣溫度可低至-25℃（ARM1DC/ARM3DC/ARM6DC可提供溫度低至-40℃，可咨詢本公司）、高至+70℃（超過40℃降容使用，詳見附件樣本中的技術資料）
| 漏電式式產品型號 | 殼架電流 | 額定電流In | 使用類別 | 極數 | 額定工作電壓 | 額定極限短路分段能力Icu | 額定運行短路分段能力Ics | 額定剩余動作電流 I△n | 額定剩余不動作電流 I△no | 額定剩余短路通斷能力I△m | 額定絕緣電壓Ui | 額定沖擊耐受電壓Uimp | 機械壽命 | 電氣壽命 | 飛弧距離 (mm) |
| ARM3L-400M | 400A | 225A、250A、315A、350A、400A | A類 | 3P | 400V | 65KA | 42KA | Ⅰ型：100、300、500 Ⅱ型：300、500、1000 | I△n x50% | Icu x25% | 1000V | 8KV | 4000 | 1000 | ≯100 |
| ARM3L-400M | 400A | 225A、250A、315A、350A、400A | A類 | 4P | 400V | 65KA | 42KA | Ⅰ型：100、300、500 Ⅱ型：300、500、1000 | I△n x50% | Icu x25% | 1000V | 8KV | 4000 | 1000 | ≯100 |
| ARM3L-400H | 400A | 225A、250A、315A、350A、400A | A類 | 3P | 400V | 100KA | 70KA | Ⅰ型：100、300、500 Ⅱ型：300、500、1000 | I△n x50% | Icu x25% | 1000V | 8KV | 4000 | 1000 | ≯100 |
| ARM3L-400H | 400A | 225A、250A、315A、350A、400A | A類 | 4P | 400V | 100KA | 70KA | Ⅰ型：100、300、500 Ⅱ型：300、500、1000 | I△n x50% | Icu x25% | 1000V | 8KV | 4000 | 1000 | ≯100 |
漏電式產品型號 | 額定電流In | 極數 | 尺寸結構 | 外形尺寸（W*L*H1） | 外形尺寸（W*L*H2） |
ARM3L-400M | 225A、250A、315A、350A、400A | 3P |
| 150*257*147 | 150*257*106.5 |
ARM3L-400M | 225A、250A、315A、350A、400A | 4P | 198*257*147 | 198*257*106.5 | |
ARM3L-400H | 225A、250A、315A、350A、400A | 3P | 150*257*147 | 150*257*106.5 | |
ARM3L-400H | 225A、250A、315A、350A、400A | 4P | 198*257*147 | 198*257*106.5 |
