資料下載TTARM5系列塑料外殼式斷路器(以下簡稱斷路器)是本公司新型開發的新產品，其設計體現了新型的限流原理和制造技術，具有小型緊湊、模塊化、高分斷、零飛弧、綠色環保等特點。斷路器適用干交流50Hz/60Hz，額定絕緣電壓1000V，**額定工作電壓690V，額定電流32A-630A的電路中作接通，分斷和承載額定電流，并能在線路和用電設備發生過載、短路、欠壓的情況下對線路和用電設備進行可靠的保護。也能作為電動機的不頻繁起動及過載，短路、欠壓保護。斷路器可以垂直安裝(即豎裝)，水平安裝(即橫裝)，也可以下進線。斷路器具有隔離功能，其相應符號:"
”。
產品優點/賣點
1、ARM5系列，供電可靠進一步提升，具有模塊化、體積小、分段能力高、飛弧短、可靠性高、環保型好、功能全面等優點。
2、ARM5系列，AC400V時短路分段能力為L型：100KAM型：150KAH型：200KA，100KA用于對性能有高要求的應用，可用于工業生產線，關鍵電力設備。150KA-200KA具有業界**的分段能力，可用于重工業和特種工業。
3、該系列附件可十分方便的裝入斷路器相應的位置并具有可靠的工作性能，分勵脫扣器、欠壓脫扣器、輔助觸頭，均制成單獨的模塊。
4、ARM5-160、250、400、630斷路器的熱磁脫扣器可以調整整定值滿足保護要求。
脫扣器
熱磁式脫扣器 | ARM5-250 | ARM5-630 |
額定值(A) In 40℃ | ||
過負荷保護(熱保護) | ||
脫扣器電流值(A)IR | 可調范圍0.8~1XIn | 可調范圍0.8~1XIn |
脫扣器電流值(A)Ii | 可調范圍 6~10In配電保護 9~14In電動機保護 | 可調范圍 6~10In配電保護 9~14In電動機保護 |
配電保護用熱磁式脫扣器保護動作特性
序號 | 試驗電流名稱 | 1/In | 約定時間 | 起始狀態 |
1 | 約定不脫扣電源 | 1.05 | ≥2h(in>63A),>1h(in>63A) | 冷態 |
2 | 約定脫扣電源 | |1.3 | 2h(in>63A),<1h(in>63A) | 緊接看序號1實驗后開始 |
電動機保護用熱磁式脫扣器熱保護動作性
序號 | 試驗電流名稱 | 1/In | 約定時間 | 起始狀態 |
1 | 約定不脫扣電源 | 1 | ≥2h | 冷態 |
2 | 約定脫扣電源 | 1.2 | <2h | 緊接看序號1實驗后開始 |
1.5 | ≤4min | 熱態 | ||
≤8min | 熱態 | |||
7.2 | 4≤T≤10s | 冷態 | ||
6≤T≤20s | 冷態 |
主要功能及特點
氣動保護裝置
當線路出現短路大電流時，觸頭單元盒內氣體迅速增壓，氣動保護裝置在強大的氣壓下迅速撥動操作機構鎖扣，大大降低了短路電流對其它電氣元件及母線的損害。 | 磁吹設計:電流流經靜觸頭產生電磁源,電磁源與鐵心形成環形磁場，電弧在磁場的作用下迅速進入滅弧室，有利于快速分斷電流。
|
合理的動、靜觸頭結構設計，使得該系列產品在保護回路中，短路峰值及能量I2t，都會遠遠小于預期值。
| |
工作原理:電流從靜觸頭 1流入，經動、靜銀點、動觸頭流出靜觸頭 2，動觸頭在強大的電動斥力(霍姆力和洛侖茲力)作用下迅速斥開.提高分斷速度。 | |
氣吹設計:當線路發生短路大電流時，產氣零件在電弧的高溫作用下產生氣體，觸頭單元盒內氣壓快速增加，過滅弧室的出氣孔可形成高速氣流，利用這氣流可有效的熄滅電弧。 |
|

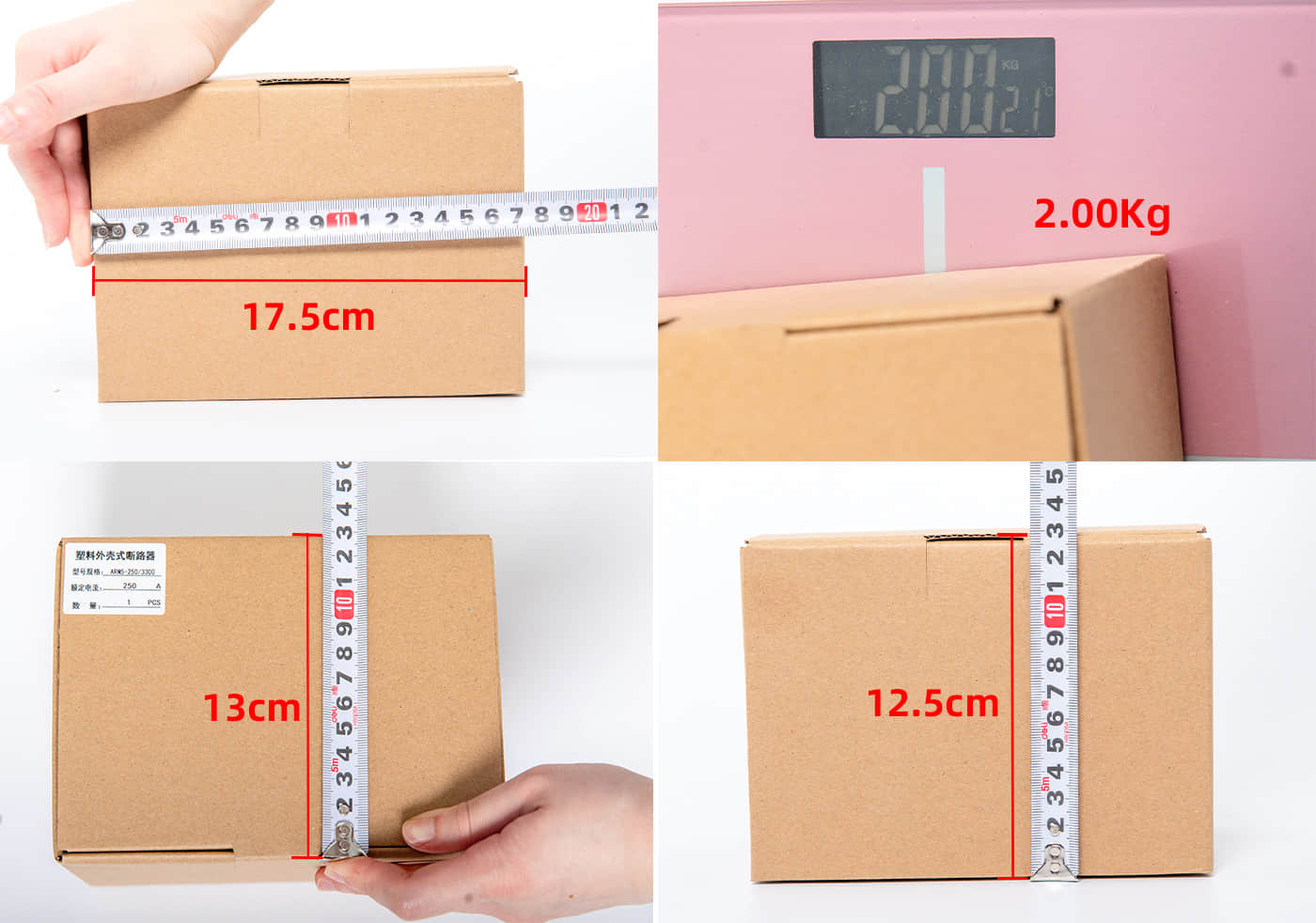

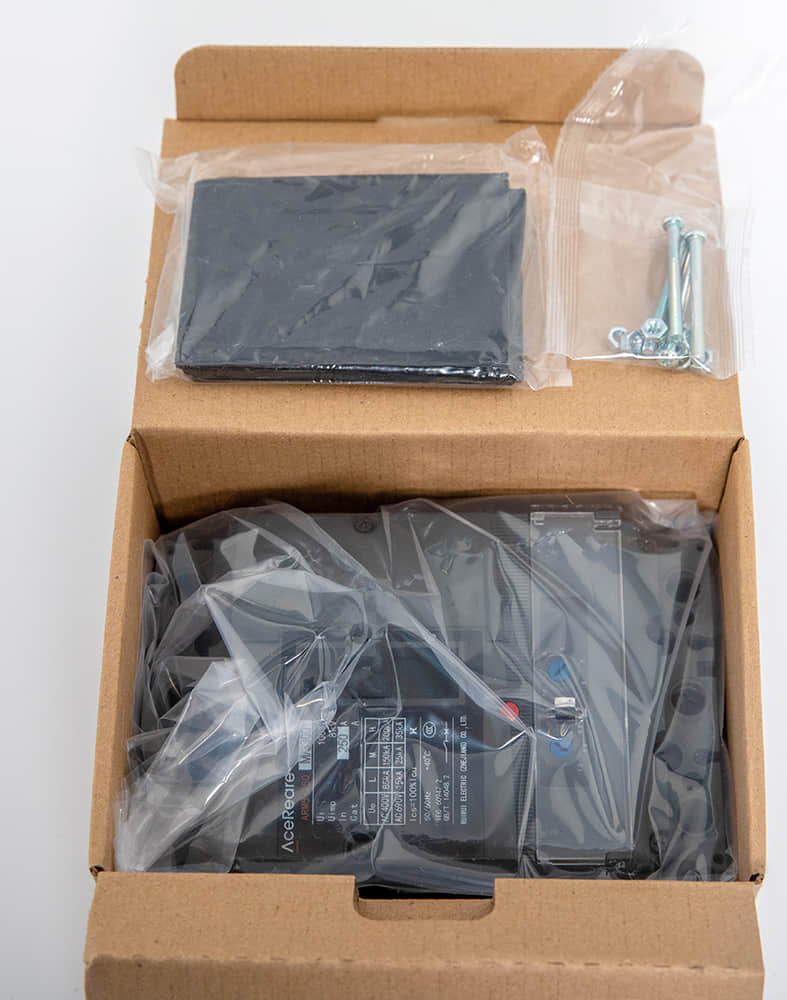

外包裝資料（尺寸 重量）
| 產品型號 | 起訂量 | 產品尺寸mm （L*W*H） | 產品凈重 | 包裝方式（木箱/紙箱） | 裝箱數 | 內箱尺寸cm （L*W*H） | 外箱尺寸cm （L*W*H） | 箱重（g） |
| ARM5-250-3300 | 50 | 162.5*105.5*97.5 | 紙箱 | 6 | 17.5*13*12.5 | 41cm*26.5cm*36.5cm | 1950 |
配件和輔件
1、 周圍空氣溫度為-5℃ ~ +40℃；
2、 安裝地點的海拔不超過2000m；
3、 安裝地點的空氣相對濕度在**溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
4、 污染等級為3級；
5、 斷路器通過GB/T2423.10試驗要求可耐受頻率為2Hz~13.2Hz、位移為±1mm及頻率為13.2Hz~100Hz、加速度為±0.7g的機械振動；
6、 斷路器主電路安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ；
7、 斷路器適用于電磁環境A；
8、 濕熱帶型（TH型）斷路器通過IEC60947-2、GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響；
9、 斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；
10、 斷路器應安裝在沒有雨雪侵襲的地方；
11、 儲存條件：周圍空氣溫度為-25℃ ~ +70℃。
環境溫度變化的降容系數
周圍空氣溫度對脫扣特性的變化，修正見表
周圍空氣 | -5℃ | 0℃ | 5℃ | 10℃ | 15℃ | 20℃ | 25℃ | 30℃ | 35℃ | 40℃ | 45℃ | 50℃ | 55℃ | 60℃ | 65℃ | 70℃ |
溫度修正 | 1.225 | 1.2 | 1.175 | 1.15 | 1.125 | 1.1 | 1.075 | 1.05 | 1.25 | 1.0 | 0.975 | 0.95 | 0.925 | 0.9 | 0.875 | 0.85 |
斷路器海拔高度的降容系數
注：當溫度低于50℃不考慮降容處理。
當環境溫度為40℃海拔高度大于2000米時，考慮到空氣的絕緣特性和冷卻能力，脫扣特性將有變化，應予以修正，見表。
海拔高度(米) | 2000 | 3000 | 4000 | 5000 |
工作耐壓(V) | 2000 | 1800 | 1600 | 1400 |
平均絕緣等級(V) | 1Ui | 0.9Ui | 0.8Ui | 0.7Ui |
**工作電壓(V) | 1Ue | 0.9Ue | 0.8Ue | 0.7Ue |
平均工作電流(+40℃) | 1In | 0.96In | 0.93In | 0.9In |
| 產品型號 | 殼架電流 | 額定電流In | 使用類別 | 極數 | 額定工作電壓 | Icu | Ics | 額定工作電壓 | Icu | Ics | Ui | Uimp | 機械壽命 | 電氣壽命 | 飛弧距離 (mm) |
| ARM5-250L | 250A | 125A、140A、160A、180A、200A、225A、250A、 | A類 | 3P | 400V/415V | 85KA | 85KA | 550V/690V | 15KA | 15KA | 1000V | 8KV | 7000 | 1000 | 0 |
| ARM5-250L | 250A | 125A、140A、160A、180A、200A、225A、250A、 | A類 | 4P | 400V/415V | 85KA | 85KA | 550V/690V | 15KA | 15KA | 1000V | 8KV | 7000 | 1000 | 0 |
| ARM5-250M | 250A | 125A、140A、160A、180A、200A、225A、250A、 | A類 | 3P | 400V/415V | 150KA | 150KA | 550V/690V | 25KA | 25KA | 1000V | 8KV | 7000 | 1000 | 0 |
| ARM5-250M | 250A | 125A、140A、160A、180A、200A、225A、250A、 | A類 | 4P | 400V/415V | 150KA | 150KA | 550V/690V | 25KA | 25KA | 1000V | 8KV | 7000 | 1000 | 0 |
| ARM5-250H | 250A | 125A、140A、160A、180A、200A、225A、250A、 | A類 | 3P | 400V/415V | 200KA | 200KA | 550V/690V | 35KA | 35KA | 1000V | 8KV | 7000 | 1000 | 0 |
| ARM5-250H | 250A | 125A、140A、160A、180A、200A、225A、250A、 | A類 | 4P | 400V/415V | 200KA | 200KA | 550V/690V | 35KA | 35KA | 1000V | 8KV | 7000 | 1000 | 0 |
產品型號 | 額定電流In | 極數 | 尺寸結構 | 外形尺寸（W*L*H1 ） | 外形尺寸（W*L*H2 ） |
ARM5-250L | 125A、140A、160A、180A、200A、225A、250A、 | 3P |
| 105*161*125 | 105*161*87 |
ARM5-250L | 125A、140A、160A、180A、200A、225A、250A、 | 4P | 141*161*125 | 141*161*87 | |
ARM5-250M | 125A、140A、160A、180A、200A、225A、250A、 | 3P | 105*161*125 | 105*161*87 | |
ARM5-250M | 125A、140A、160A、180A、200A、225A、250A、 | 4P | 141*161*125 | 141*161*87 | |
ARM5-250H | 125A、140A、160A、180A、200A、225A、250A、 | 3P | 105*161*125 | 105*161*87 | |
ARM5-250H | 125A、140A、160A、180A、200A、225A、250A、 | 4P | 141*161*125 | 141*161*87 |
